Referenzbeispiel 1: Gravimetrische Kontrolle des Erfolges von Verdichtungsmaßnahmen
Mit Hilfe von Rütteldruckverdichtungen (RDV) wurden zur Stabilisierung einer Kippe des Braunkohlentagebaus schwimmende Stützkörper bis in eine Tiefe von 10...15 m und mit einer Breite von ca. 25 m erzeugt. Das Erkundungsziel der mikro-gravimetrischen Messungen auf einer Trassenlänge von 1000 m bestand in dem Nachweis der Homogenität dieser Verdichtung bzw. in der lagebezogenen Erfassung von Diskontinuitäten.
Die zu untersuchende Trasse wurde mit einem gravimetrischen Profilnetz überdeckt, bei dem der Messpunktabstand auf den senkrecht zur Trasse verlaufenden Profilen 5 m und der Profilabstand 10 m betrug.
Die in Abbildung 1 in einem Ausschnitt dargestellte lokale Schwereanomalie lässt auf einem Großteil der Trasse deutlich die erhöhten Schwerewerte (rotbraune Färbung) entlang der Zentralachse der Untersuchungsfläche erkennen. Diese relativen Schweremaxima weisen auf den Verdichtungserfolg hin. Es zeigen sich im Verlauf der Trasse jedoch auch Bereiche, in denen nur eine geringere Verdichtungswirkung erzielt werden konnte.
Die Ergebnisse der durchgeführten mikro-gravimetrischen Messungen belegen, dass mit diesem Verfahren der Erfolg und die Homogenität solcher Verdichtungsmaßnahmen beurteilt werden kann.
Sind die geometrischen Parameter des erzeugten Stützkörpers annähernd bekannt, könnte über eine 3D-Modellierung der Verdichtungseffekt quantifiziert werden.

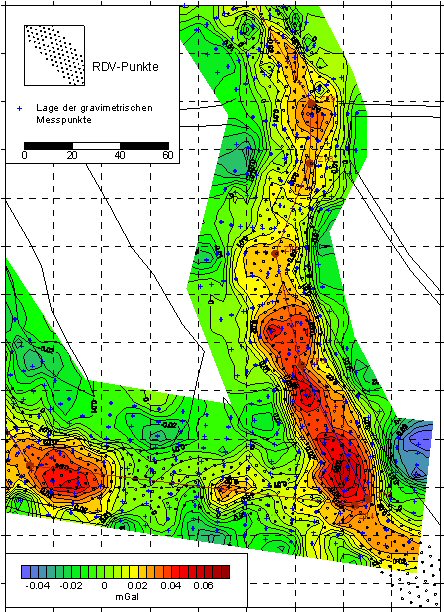

Abb. 1: Lokale Schwereanomalie entlang der untersuchten Trasse
Referenzbeispiel 2: Überwachung und Qualitätskontrolle seismischer Messungen
(s. auch Überwachung)
Die von der GGL Geophysik und Geotechnik Leipzig angebotene externe, unabhängige Überwachung und Qualitätskontrolle seismischer Messkampagnen dient der effizienten, sicheren Umsetzung einer 3D-Seismik entsprechend den im Vertrag mit dem seismischen Kontraktor enthaltenen technischen Spezifikationen mit bestmöglicher Qualität unter Beachtung der vorgegebenen Regularien und Einhaltung der zeitlichen Vorgaben.
Die Tagesberichte des seismischen Messtrupps, HSE-Berichte, Karten zum Überdeckungsgrad, Karten zum Messfortschritt, Messprotokolle, PSS-Daten der Vibrofahrzeuge, SPS-Dateien zur Messgeometrie, Ergebnisse der Similarity Tests, Ergebnisse des QC der Registriereinheiten inkl. der Daten von Selbsttests, seismische QC-Daten, Protokolle der Erschütterungsmessungen sind einige Beispiele für die zu kontrollierenden Informationen und Daten.
Die Daten werden analysiert, zusammengefasst, dargestellt und für den Auftraggeber verständlich aufbereitet.
Die vorausschauende Beobachtung und ein rechtzeitiges Erkennen von kritischen Entwicklungen im Ablauf der seismischen Messungen, verbunden mit Informationen und Vorschlägen für ein lösungsorientiertes Entgegenwirken, sind weitere wichtige Bestandteile der Überwachung.
Abb. 2: Überdeckungsgrad.
